轻型龙门A系列

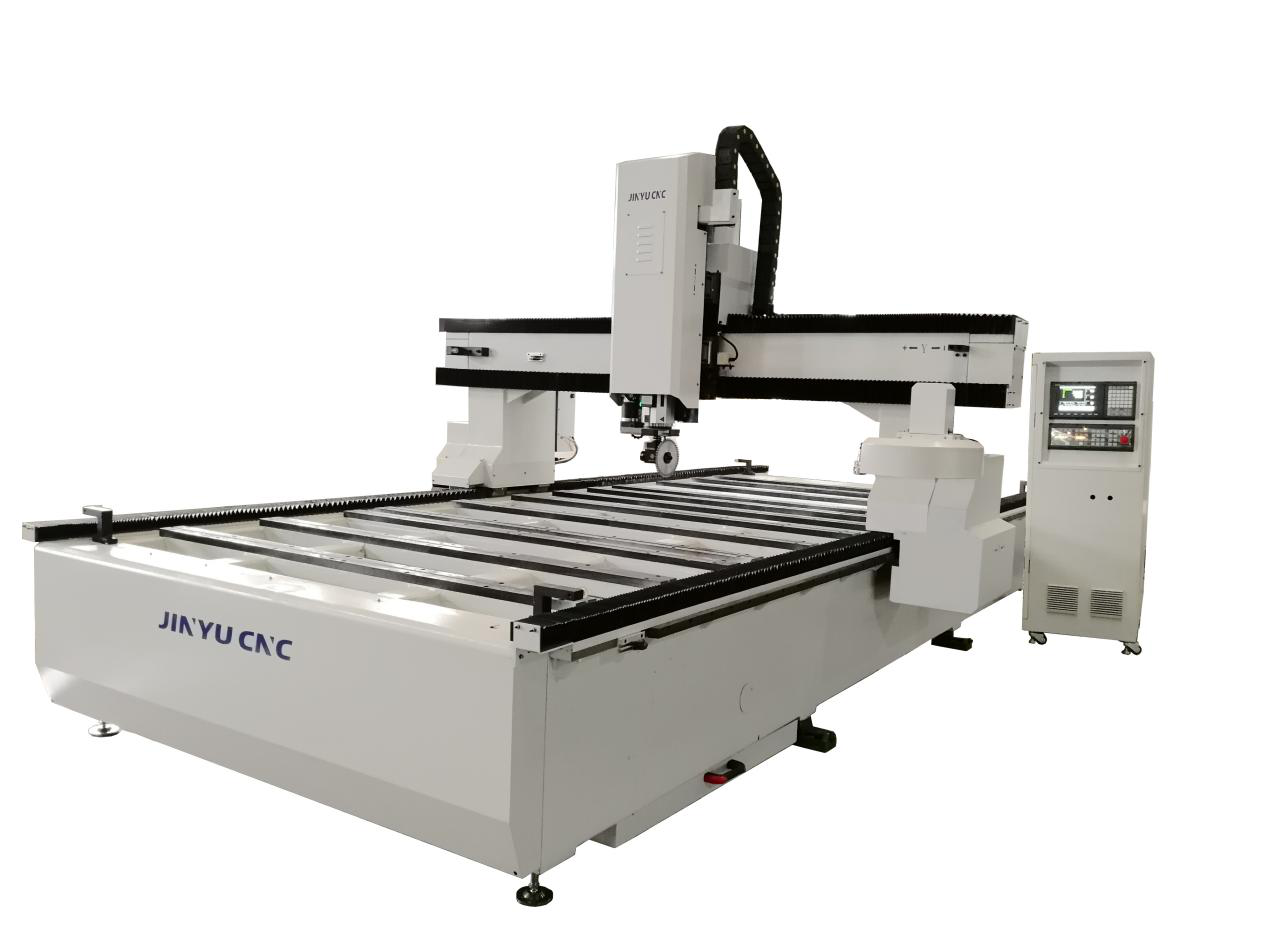

型号：JY-CNC2040A/2060A

名称：轻型龙门加工中心

一、主要用途：

适用各种铝合金型材、板材的铣削、钻孔、锯切、倒角、攻丝等。采用台湾高品质数控系统，具有良好的用户操作界面。工作头采用大功率气冷高速主轴，高质量地完成各种钻铣削加工。采用高品质的交流伺服电机，滚珠丝杠，线性滑轨及轴承等机构以确保设备具有较高的加工精度。带有16工位旋转刀具库，自动换刀。采用冷却喷雾系统，可对刀具进行冷却处理。

二、机床技术规格

1.1产品名称、型号：轻型龙门加工中心、JY-CNC2040A

1.2技术规格参数表

项目			单位	JY-CNC2040A/2060A
行程	行程X(主轴左右移动)		mm	4000/6000
	行程Y(主轴前后移动)		mm	2000
	行程Z(主轴上下移动)		mm	500
进给	三轴			X双驱动电机	Y	Z
	快移速度		m/min	60	60	20
	最大进给速度		m/min	60	60	20
	切削进给		mm/min	1~15000	1~15000	1`~15000
	定位精度		mm	±0.05	±0.05	±0.02
	重复定位精度		mm	±0.05	±0.05	±0.02
三轴传动规格	三轴伺服马达	功率	kw	1.3	1	1
		最大输出转速	rpm	3000	3000	3000
	电主轴	功率最大扭矩最大输出转速	kw	11KW
			N.m	16
			rpm	24000
刀库	刀库形式				旋转刀库
	刀柄规格				Iso30
	刀具数量			把	16
	换刀时间（刀对刀）			sec	8
能源	总电源			V	380
	气源			Mpa	0.6Mpa~0.9Mpa600L/min

	切削冷却			喷雾式冷却系统/喷水式循环系统
除屑方式	排屑系统		人工式手推/自动排屑机
护罩方式	机床防护			开放式钣金护罩/全封闭式钣金护罩
机床尺寸	机床高度（Z轴正极限）		mm	2580
	机床宽度（Y轴在极限）		mm	3100/3100
	整机长度		mm	5500/7000
	整机重量		T	7.5
机床运行环境要求	电源要求			21kw3相，380V,50/60HZ
	运行环境温度（24小时内平均温度不高于35°C）			5~40度
	运行环境相对湿度			30~70
	震动强度			小于0.5G
	远离尘埃多，腐蚀性、有机性气体环境
	接电地阻	小于10欧姆（单独接地，串联接地）
