龙门C系列

当前位置:网站首页 » 产品展示 » 龙门加工中心 » 龙门C系列

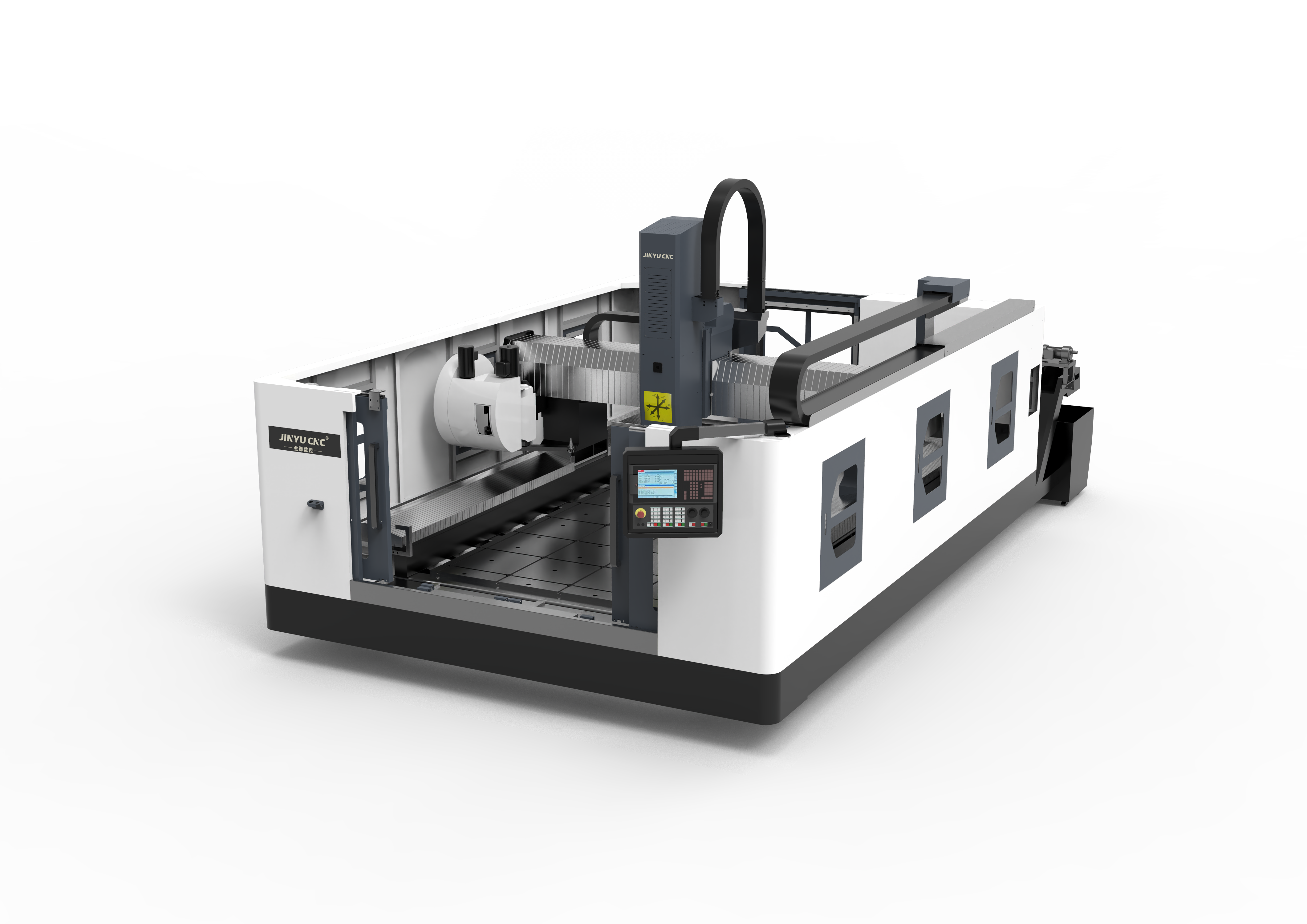

龙门C系列

                                         型号:JY-CNC2030C

                                     名称:重型龙门加工中心



一、主要用途:

   适用各种铝合金型材、板材铣削、钻孔、倒角等。采用高品质数控系统,具有良好的用户操作界面。工作头采用BT40机械主轴,高质量地完成各种钻铣削加工。采用高品质的交流伺服电机,滚珠丝杠,线性滑轨及轴承等机构以确保设备具有较高的加工精度。带有24工位圆盘刀具库,自动换刀。采用冷却喷雾系统,可对刀具进行冷却处理。



二、机床技术规格

1.1产品名称、型号:重型龙门加工中心JY-CNC2030C

2.2技术规格参数表

项目

单位

                      JY-CNC2230C

行程

行程X(主轴左右移动)

mm

3000

行程Y(主轴前后移动)

mm

2000

行程Z(主轴上下移动)

mm

500

主轴鼻端到工作台端面距离

mm

150

工作台

工作台尺寸(长×宽)

mm

3000×2000

最大台荷重

kg

5000

主轴

最高转速

rpm

12000

传动方式



直接式

拉刀方式



BT40四瓣爪

主轴平衡等级



G1(ISO1940)

安装方式



立式

刀把规格



BT40

进给

三轴



X

Y

Z丝杆

快移速度

m/min

60

60

20

最大进给速度

m/min

60

60

20

切削进给

mm/min

1~15000

1~15000

1~15000

定位精度

mm

±0.05(全程)

±0.05(全程)

±0.02(全程)

重复定位精度

mm

±0.02

±0.02

±0.02

三轴传动规格

三轴伺服马达

功率

kw

1.5

1.5

2.3

最大输出转速

rpm

3000

3000

3000

主轴伺服马达

功率

KW

                             7.5-11

最大输出转速

rpm

                            12000

刀库

刀库形式



圆盘

刀柄规格



BT40



最大刀具直径(满刀)/长度/重量

mm, kg

Φ75mm/350mm/8kg

邻空刀直径

mm

Φ100

换刀时间(刀对刀)

sec

5

气源

Mpa

                      0.6Mpa-0.9Mpa

丝杆润滑



自动导轨油润滑装置

导轨润滑



自动导轨油润滑装置

冷却马达功率

KW

1.1

切削冷却



喷水式切削冷却系统

排屑机



/

电动马达规功率

KW

/

机床防护



半封闭式防护钣金罩

导轨防护



X、Y、Z风琴式导轨防护

机床高度

mm

3000

机床宽度

mm

4200(不含操作柜)

整机长度

mm

8000

整机重量

t

8

电源要求



3Φ380V 50HZ

运行环境温度(24小时内平均温度不高于35℃)

5~40

运行环境相对湿度

%

30--75

*振动强度



小于0.5G

远离尘埃多、腐蚀性/有机性气体环境

接地电阻

小于10欧姆(单独接地,不串联接地)

2.3标准配置

序号

名称

备注

专用CNC控制器




高强度电主轴




X/Y/Z轴高性能伺服电机




中央集中自动进给导轨油润滑装置




主要运动部件均采用HT250铸件

床身为Q235焊接结构,采用预应力回火处理确保机架的稳定性


闭式防护钣金罩




喷水+喷式切削冷却系统




移动式操作柜




分离式手轮




RS232界面




局域网端口




三色警示灯




机床照明工作灯




清洁气枪






售后服务

1、设质量保证期限:设备安装调试后验收合格日起12个月;

2、在使用过程中,发现设备质量问题,卖方在接到甲方通知后, 2小时内做出答复,如有必要,12小时内赶到买方现场。

3、质量保证期内设备及附件出现问题,属于制造质量原因的损坏件,免费给予维修或调换,对维修或更换的零件延长质保6个月;非质量问题引起备件更换乙方仅向甲方收取备件成本费。4、保修期外,卖方保证长期提供优质服务、按优惠价格提供备品备件及易损件。



部分客户现场:
