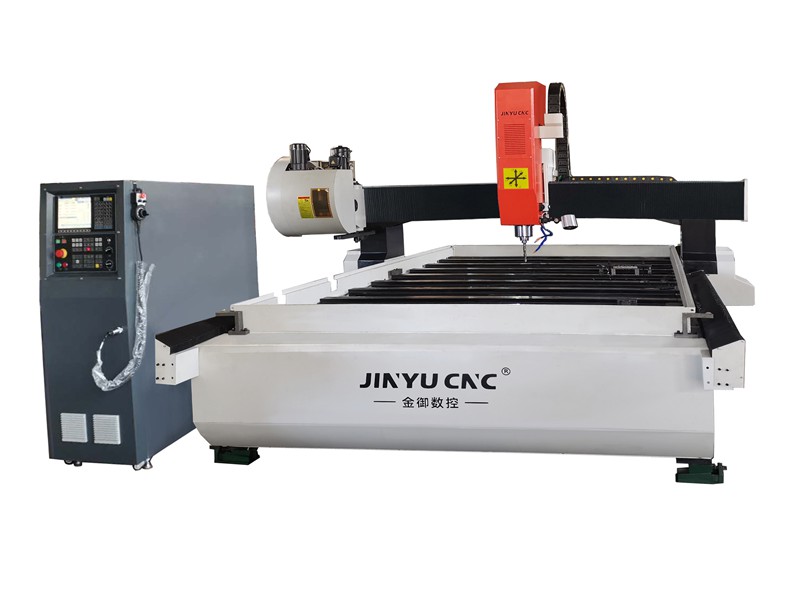

JY-CNC2040B / JY-CNC2040B

当前位置:网站首页 » 产品展示 » 龙门加工中心 » JY-CNC2040B / JY-CNC2040B

JY-CNC2040B / JY-CNC2040B

型号:JY-CNC2040B / JY-CNC2060B

名称:材复合加工中心


型号

有效加工行程mm

JY-CNC2040B

  4000x2000X500

JY-CNC2060B

  6000x2000X500

一、主要用途:

   适用各种铝合金型材、板材铣削、钻孔、倒角、攻丝等。采用台湾高品质数控系统,具有良好的用户操作界面。工作头采用大功率冷高速主轴,高质量地完成各种钻铣削加工。采用高品质的交流伺服电机,滚珠丝杠,线性滑轨及轴承等机构以确保设备具有较高的加工精度。带有16工位旋转刀具库,自动换刀。采用冷却喷雾系统,可对刀具进行冷却处理。



1.3技术规格参数表

项目

单位

JY-CNC2040B/JY-CNC2060B

行程

行程X(主轴左右移动)

mm

4000/6000

行程Y(主轴前后移动)

mm

2000

行程Z(主轴上下移动)

mm

500

进给

三轴


X双驱动电机

Y

Z


快移速度

m/min

60

60

20


最大进给速度

m/min

60

60

20


切削进给

mm/min

1~15000

1~15000

1`~15000


定位精度

mm

±0.05

±0.05

±0.02


重复定位精度

mm

±0.05

±0.05

±0.02


三轴传动规格

三轴伺服马达

功率

kw

1.3

1.3

1.3


最大输出转速

rpm

3000

3000

3000


电主轴

功率

最大输出转速

kw

15KW

rpm

24000

刀库

刀库形式


旋转刀库

刀柄规格


BT30/BT40

刀具数量

16

换刀时间(刀对刀)

sec

8

能源

总电源

V

380

气源

Mpa

0.6Mpa~0.9Mpa600L/min




切削冷却


喷雾式冷却系统/喷水式循环系统

除屑方式

排屑系统

         人工式手推/自动排屑机

护罩方式

机床防护


开放式钣金/全封闭式钣金护罩

机床尺寸

机床高度(Z轴正极限)

mm

2580

机床宽度(Y轴在极限)

mm

3100/3500

整机长度

mm

5500/7000

整机重量

T

7.5
