JY-CNC3000XST3+1轴数控型材加工中心

当前位置:网站首页 » 产品展示 » 型材加工中心 » JY-CNC3000XST3+1轴数控型材加工中心

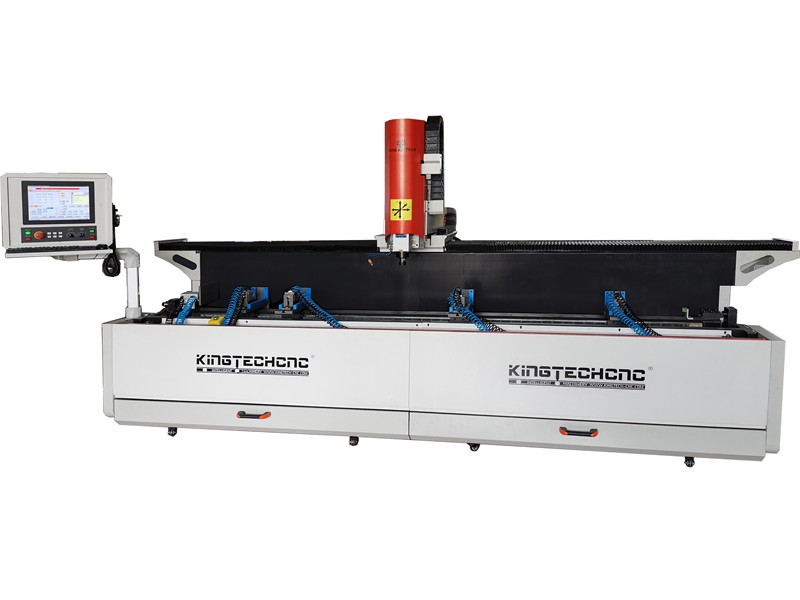

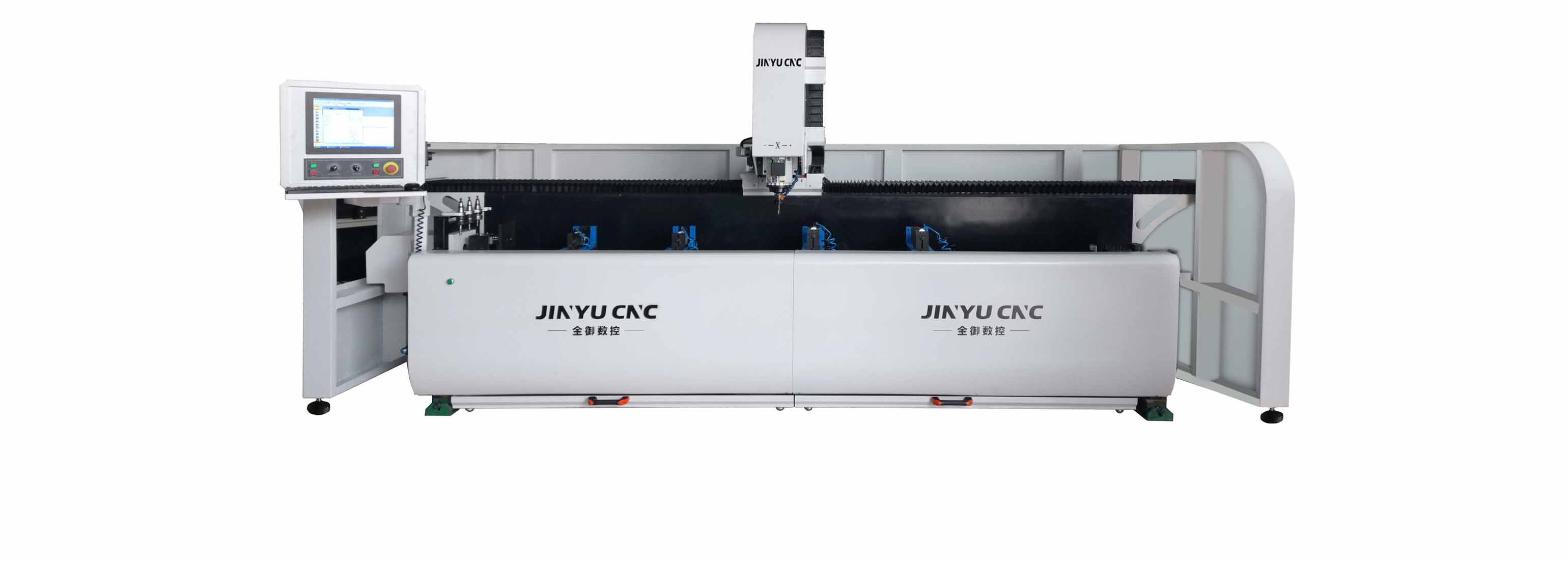

JY-CNC3000XST3+1轴数控型材加工中心

型号:JY-CNC3000XST

名称:3+1轴数控型材加工中心

一、主要用途:

   适用各种铝合金型材的铣削、钻孔、倒角等。一次性装可完成三个面上的孔,槽加工,具有极高的工作效率,采用高品质进口计算机数控系统,具有良好的用户操作界面。工作头采用大功率气冷高速主轴,高质量地完成各种钻铣削加工。采用高品质的交流伺服电机,滚珠丝杠,线性滑轨及轴承等机构以确保设备具有较高的加工精度。带有4-8工位直线刀具库,自动换刀。采用冷却喷雾系统,可对刀具进行冷却处理。



二、机床技术规格



1.3技术规格参数表

项目

单位

JY-CNC3000XST

行程

行程X(主轴左右移动)

mm

3000

行程Y(主轴前后移动)

mm

300

行程Z(主轴上下移动)

mm

300

进给

三轴


X

Y

Z

    A

快移速度

m/min

60

20

20

    15

最大进给速度

m/min

60

20

20

    15

切削进给

mm/min

1~15000

1~15000

1`~15000

1`~15000

定位精度

mm

±0.05

±0.05

±0.05

±0.05

重复定位精度

mm

±0.05

±0.05

±0.05

±0.05

三轴传动规格

三轴伺服马达

功率

kw

1

0.75

0.85

1

最大输出转速

rpm

3000

3000

3000

 3000

电主轴

功率

最大扭矩

最大输出转速

kw

9kw

rpm

24000

刀库

刀库形式


直线刀库

刀柄规格


Iso30

刀具数量

4-8

换刀时间(刀对刀)

sec

8

能源

总电源

V

380

变压器规格

KVA

20

气源

Mpa

0.6Mpa~0.9Mpa600L/min




切削冷却


喷雾式冷却系统

除屑方式

排屑系统

      人工式手推车

护罩方式

机床防护


半封闭式钣金罩

导轨防护


X风琴式导轨防护

机床尺寸

机床高度(Z轴正极限)

mm

2500

机床宽度(Y轴在极限)

mm

1900

整机长度

mm

4200

整机重量

T

1.8


电源要求


11kw3相,380V,50/60HZ
