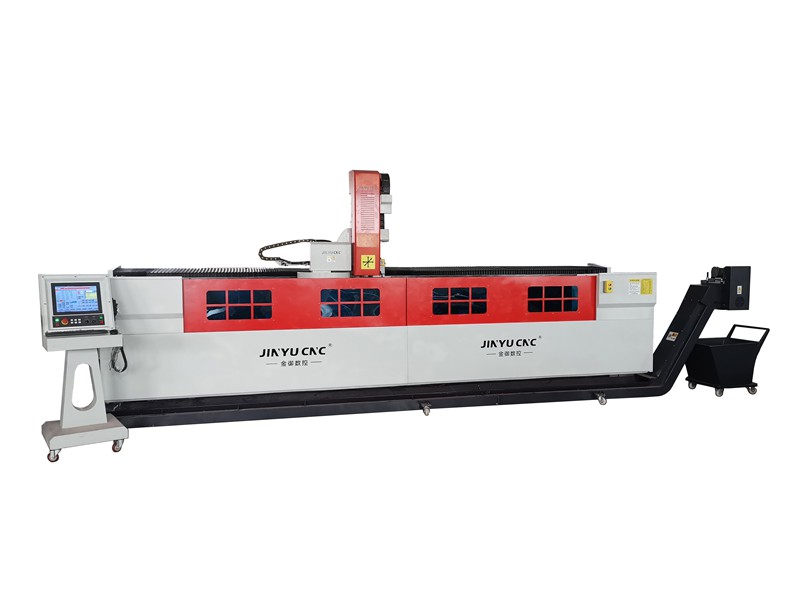

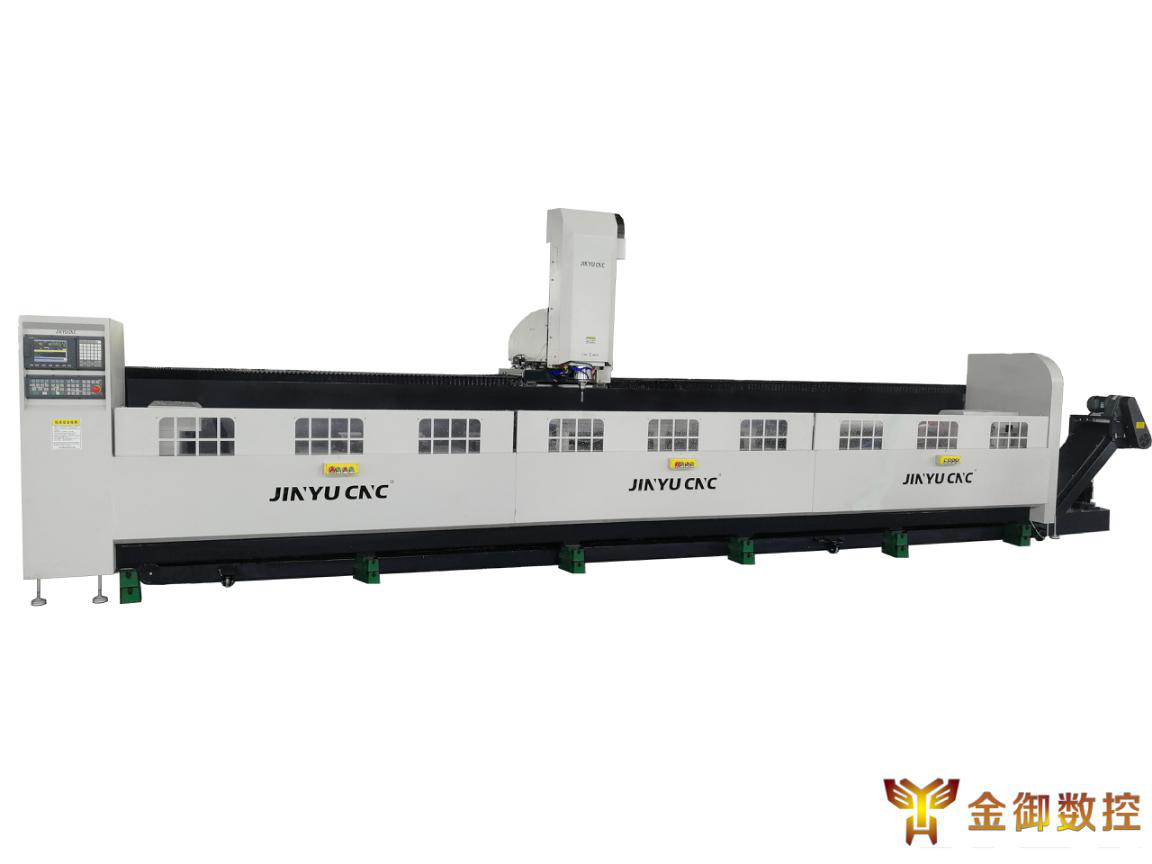

型号:JY-CNC4500B/6500B
名称:铝型材加工中心
一、主要用途:
适用各种铝合金型材的铣削、钻孔、攻丝、倒角等。采用高品质进口数控系统,具有良好的用户操作界面。动力头采用BT40高速主轴,高质量地完成各种钻铣削加工。采用高品质的交流伺服电机,滚珠丝杠,线性滑轨及轴承等机构以确保设备具有较高的加工精度。机台带有8-12工位直线刀具库,自动换刀。设有防护装置,完全保护操作者的人身安全。采用切削液循环系统,可对刀具进行冷却处理。
1.3技术规格参数表
项目 | 单位 | JY-CNC4500B/JY-CNC6500B | |||||
T | 行程X(主轴左右移动) | mm | 4500/6500 | ||||
行程Y(主轴前后移动) | mm | 400 | |||||
行程Z(主轴上下移动) | mm | 400 | |||||
主轴鼻端到夹具面距离 | mm | 50 | |||||
进给 | 三轴 |
| X | Y | Z |
| |
快移速度 | m/min | 60 | 20 | 20 |
| ||
最大进给速度 | m/min | 60 | 20 | 20 |
| ||
切削进给 | mm/min | 1~15000 | 1~15000 | 1`~15000 |
| ||
定位精度 | mm | ±0.05 | ±0.02 | ±0.02 |
| ||
重复定位精度 | mm | ±0.05 | ±0.02 | ±0.02 |
| ||
三轴传动规格 | 三轴伺服马达 | 功率 | kw | 2 | 1 | 1.3 |
|
堵转扭矩 | N.m | 11.9 | 4.77 | 7.88 |
| ||
最大输出转速 | rpm | 3000 | 3000 | 3000 |
| ||
电主轴 | 功率 最大扭矩 最大输出转速 | kw | 15 | ||||
N.m | 16 | ||||||
rpm | 18000 | ||||||
刀库 | 刀库形式 |
| 直线刀库 | ||||
刀柄规格 |
| BT30/BT40 | |||||
刀具数量 | 把 | 8-12 | |||||
气源 | Mpa | >0.6Mpa 600L/min |
| 切削冷却 |
| 喷水式循环冷却系统 | |
除屑方式 | 排屑系统 | 自动排屑系统 | ||
护罩方式 | 机床防护 |
| 半封闭式钣金罩 | |
导轨防护 |
| X风琴式导轨防护 | ||
机床尺寸 | 机床高度(Z轴正极限) | mm | 2600 | |
机床宽度(Y轴正极限) | mm | 1800 | ||
整机长度 | mm | 4300/8300 | ||
整机重量 | T | 4.5/6.5 | ||
电源要求 |
| 21kw3相,380V,50/60HZ | ||
运行环境温度(24小时内平均温度不高于35°C) |
| 5~40度 | ||
运行环境相对湿度 |
| 30~70 | ||
震动强度 |
| 小于0.5G | ||
远离尘埃多,腐蚀性、有机性气体环境 | ||||
| 接电地阻 | 小于10欧姆(单独接地,串联接地) |
