型材加工中心(边梁加工)

当前位置:网站首页 » 产品展示 » 新能源电池托盘方案 » 型材加工中心(边梁加工)

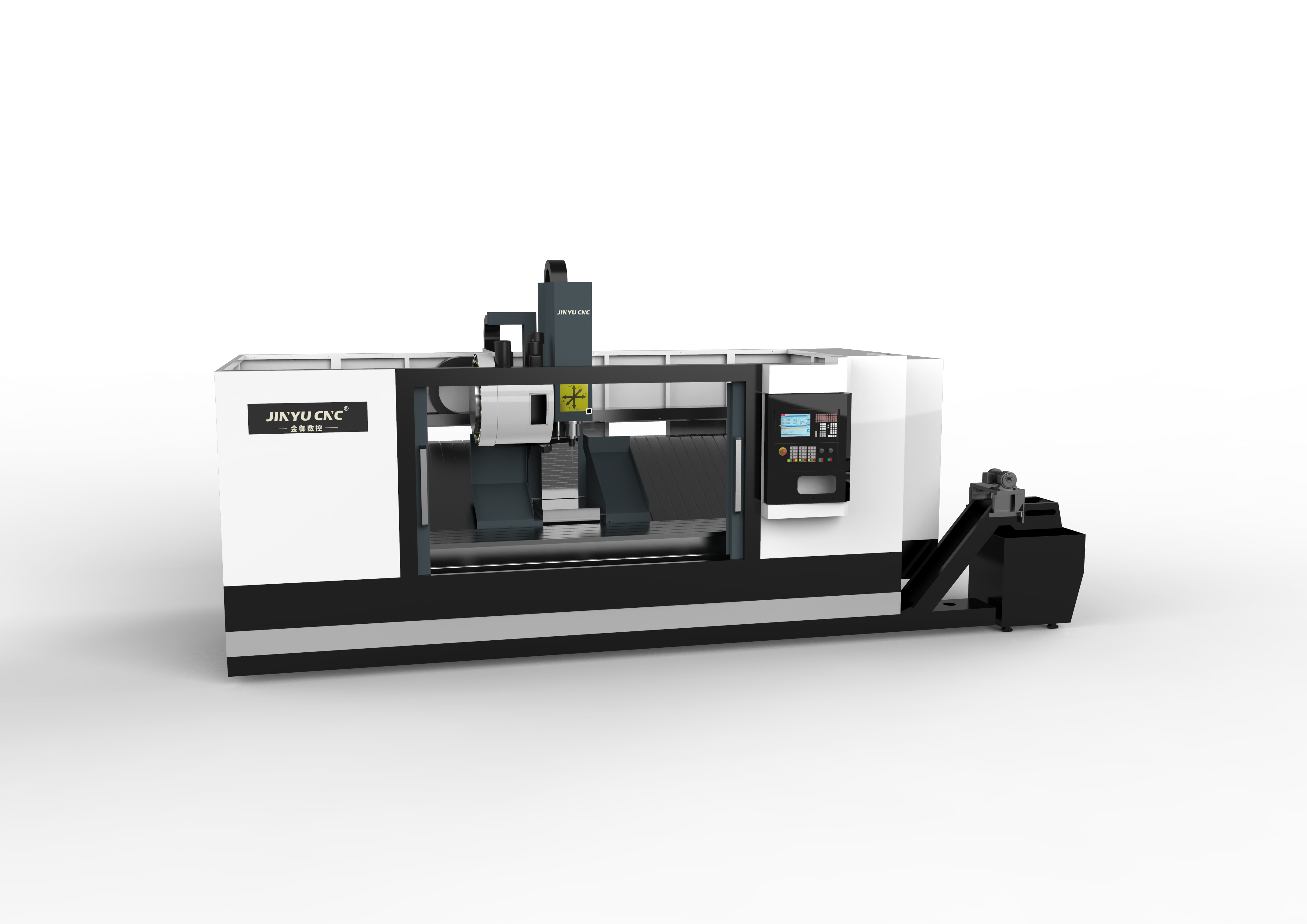

型材加工中心(边梁加工)

型号:JY-CNC2500B/4500B

名称:3+1轴型材加工中心



                                                   (图片仅供参考)

产品名称

规格型号

有效行程

价格

备注

3+1轴型材加工中心

JY-CNC2500B

2500x450x600

24T刀臂式刀库

3+1轴型材加工中心

JY-CNC4500B

4500x450x600

24T刀臂式刀库

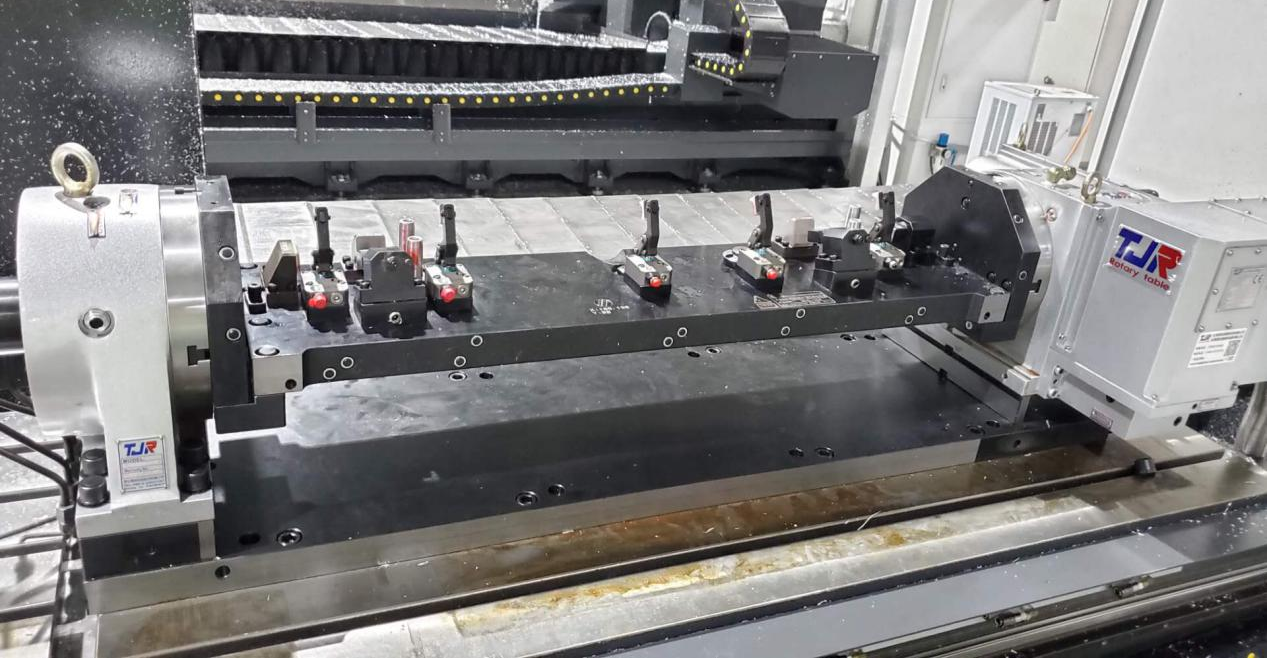

第四轴(选配)

金潭佳HR320





1.含自动排屑机





一、主要用途:

   适用各种铝合金型材的铣削、钻孔、攻丝、倒角等。采用高品质进口数控系统,具有良好的用户操作界面。工作头采用高强度机械主轴,高质量地完成各种钻铣削加工。采用高品质的交流伺服电机,滚珠丝杠,线性滑轨及轴承等机构以确保设备具有较高的加工精度。带有24工位刀具库,自动换刀。设有防护装置,完全保护操作者的人身安全。采用切削液循环系统,可对刀具进行冷却处理。



二、机床技术规格

1.1产品名称、型号:3+1轴型材加工中心、JY-CNC2500B/4500B

项目

单位

JY-CNC2500B/4500B

行程

行程X(主轴左右移动)

mm

2500/4500

行程Y(主轴前后移动)

mm

500

行程Z(主轴上下移动)

mm

600-700

主轴鼻端到工作台距离

mm

150

工作台

工作台尺寸(长×宽)

mm

2500×500/4500×500

最大台荷重

kg

4000

进给

三轴



X

Y

Z

       A

快移速度

m/min

60

28

28

       15

最大进给速度

m/min

60

28

28

       15

切削进给

mm/min

1~15000

1~15000

1`~15000

1`~15000

定位精度

mm

±0.03

±0.02

±0.02

±0.03

重复定位精度

mm

±0.03

±0.02

±0.02

±0.02

三轴传动规格

三轴伺服马达

功率

kw

1.3

1.3

2.3

0.85

最大输出转速

rpm

3000

3000

3000

3000

电主轴

功率

最大扭矩

最大输出转速

kw

7.5/11

rpm

12000

刀库

刀库形式



24T圆盘刀库

刀柄规格



BT40

刀具数量

24

换刀时间(刀对刀)

sec

5

能源

总电源

V

380

气源

Mpa

0.6Mpa~0.9Mpa600L/min
