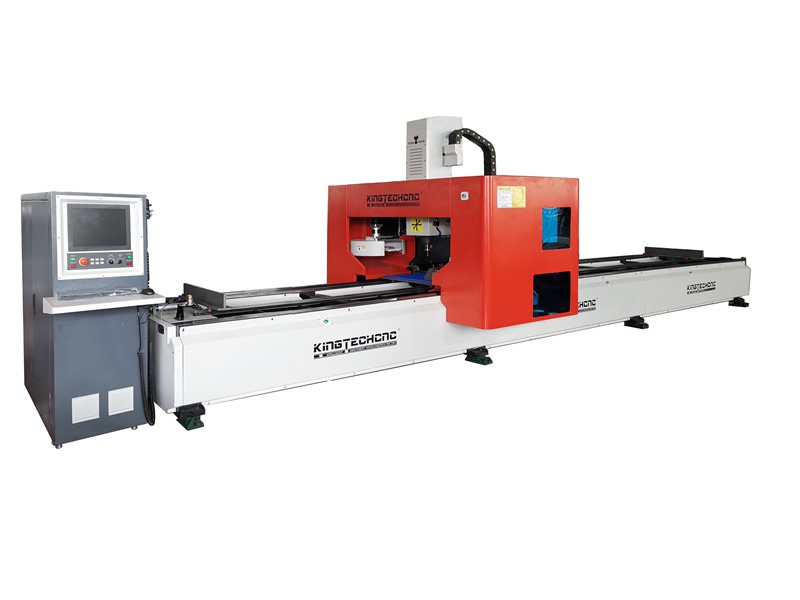

JY-CNC6500NT 三轴数控型材加工中心
产品详情
型号：JY-CNC6500NT
名称：铝型材加工中心
一、主要用途：
适用各种铝合金型材的铣削、钻孔、倒角等。采用德国PA高品质进口计算机数控系统，具有良好的用户操作界面。工作头采用大功率气冷高速主轴，高质量地完成各种钻铣削加工。采用高品质的交流伺服电机，滚珠丝杠，线性滑轨及轴承等机构以确保设备具有较高的加工精度。带有8-12工位旋转刀具库，自动换刀。采用冷却喷雾系统，可对刀具进行冷却处理。
1.3技术规格参数表
项目 | 单位 | JY-CNC6500NT | |||||
行程 | 行程X(主轴左右移动) | mm | 6500 | ||||
行程Y(主轴前后移动) | mm | 600 | |||||
行程Z(主轴上下移动) | mm | 400 | |||||
主轴鼻端到夹具面距离 | mm | 50 | |||||
进给 | 三轴 |
| X | Y | Z |
| |
快移速度 | m/min | 60 | 60 | 20 |
| ||
最大进给速度 | m/min | 60 | 60 | 20 |
| ||
切削进给 | mm/min | 1~15000 | 1~15000 | 1`~15000 |
| ||
定位精度 | mm | ±0.05 | ±0.05 | ±0.05 |
| ||
重复定位精度 | mm | ±0.05 | ±0.05 | ±0.05 |
| ||
三轴传动规格 | 三轴伺服马达 | 功率 | kw | 1 | 0.75 | 0.85 |
|
堵转扭矩 | N.m | 4.7 | 2.39 | 3.06 |
| ||
最大输出转速 | rpm | 3000 | 3000 | 3000 |
| ||
电主轴 | 功率 最大扭矩 最大输出转速 | kw | 9 | ||||
N.m | 12 | ||||||
rpm | 24000 | ||||||
刀库 | 刀库形式 |
| 旋转刀库 | ||||
刀柄规格 |
| Iso30 | |||||
刀具数量 | 把 | 8-12 | |||||
换刀时间（刀对刀） | sec | 6 | |||||
能源 | 总电源 | V | 380 | ||||
气源 | Mpa | 0.6Mpa~0.9Mpa600L/min | |||||
| 切削冷却 |
| 喷雾式冷却系统 | |
除屑方式 | 排屑系统 | 人工式手推车 | ||
护罩方式 | 机床防护 |
| 半封闭式钣金罩 | |
机床尺寸 | 机床高度（Z轴正极限） | mm | 2500 | |
机床宽度（Y轴在极限） | mm | 1800 | ||
整机长度 | mm | 7200 | ||
整机重量 | T | 3.2 | ||
机床运行环境要求 | 电源要求 |
| 15kw3相，380V,50/60HZ | |
运行环境温度（24小时内平均温度不高于35°C） |
| 5~40度 | ||
运行环境相对湿度 |
| 30~70 | ||
震动强度 |
| 小于0.5G | ||
远离尘埃多，腐蚀性、有机性气体环境 | ||||
| 接电地阻 | 小于10欧姆（单独接地，串联接地） | ||
