JY-CNC6500GT三轴数控型材加工中心

当前位置:网站首页 » 产品展示 » 型材加工中心 » JY-CNC6500GT三轴数控型材加工中心

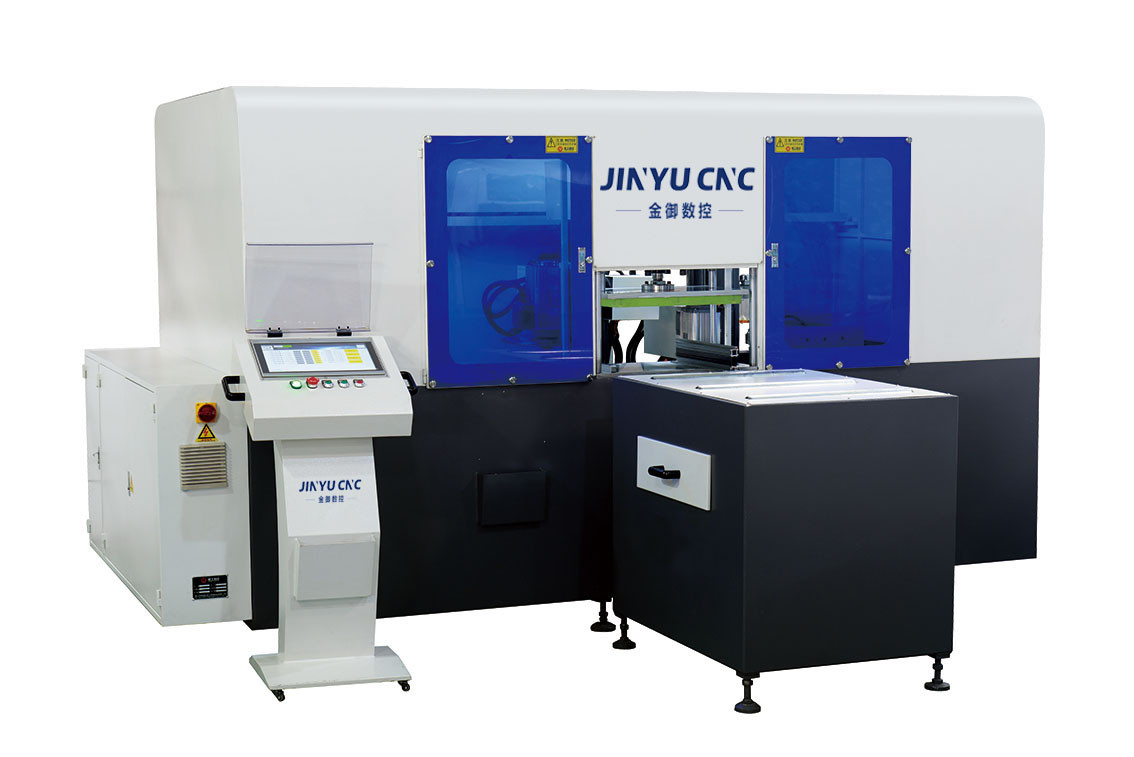

JY-CNC6500GT三轴数控型材加工中心

型号:JY-CNC6500GT

名称:三轴数控型材加工中心

一、主要用途:

   适用各种铝合金型材的铣削、钻孔、攻丝、倒角等。采用德国PA高品质进口计算机数控系统,具有良好的用户操作界面。工作头采用大功率气冷高速主轴,高质量地完成各种钻铣削加工。采用高品质的交流伺服电机,滚珠丝杠,线性滑轨及轴承等机构以确保设备具有较高的加工精度。带有8工位直线刀具库,自动换刀。设有防护装置,完全保护操作者的人身安全。采用自动定位及夹紧系统。采用冷却喷雾系统,可对刀具进行冷却处理。



二、机床技术规格

1.1产品名称、型号:型材复合加工中心JY-CNC6500GT

1.2主要零部件使用品牌及规格



1.3技术规格参数表

项目

单位

JY-CNC6500GT

T

行程X(主轴左右移动)

mm

6500

行程Y(主轴前后移动)

mm

300

行程Z(主轴上下移动)

mm

300

主轴鼻端到夹具面距离

mm

50

进给

三轴



X

Y

Z



快移速度

m/min

70

30

20



最大进给速度

m/min

70

30

20



切削进给

mm/min

1~15000

1~15000

1`~15000



定位精度

mm

±0.05

±0.05

±0.05



重复定位精度

mm

±0.05

±0.05

±0.05



三轴传动规格

三轴伺服马达

功率

kw

1

0.75

0.85



堵转扭矩

N.m

4.77

2.89

3.06



最大输出转速

rpm

3000

3000

3000



电主轴

功率

最大扭矩

最大输出转速

kw

8

N.m

12

rpm

24000

刀库

刀库形式



直线刀库

刀柄规格



Iso30

刀具数量

8

换刀时间(刀对刀)

sec

8

能源

总电源

V

380

气源

Mpa

0.6Mpa~0.9Mpa600L/min





切削冷却



喷雾式冷却系统

除屑方式

排屑系统

     人工式手推车

护罩方式

机床防护



半封闭式钣金罩

导轨防护



X风琴式导轨防护

机床尺寸

机床高度(Z轴正极限)

mm

2500

机床宽度(Y轴在极限)

mm

1800

整机长度

mm

7200

整机重量

T

3.2

运行环境温度(24小时内平均温度不高于35°C)



5~40度

运行环境相对湿度



30~70

震动强度



小于0.5G

远离尘埃多,腐蚀性、有机性气体环境



接电地阻

小于10欧姆(单独接地,串联接地)
